PCB高频电路布线
发布日期:2023-05-18

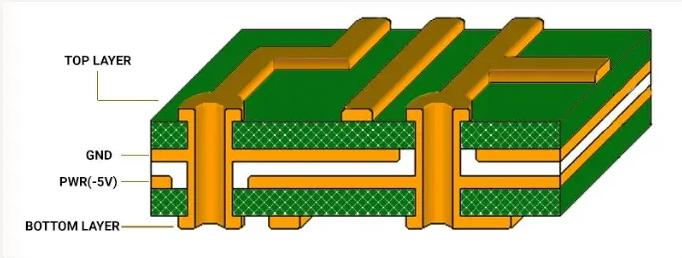

1)合理选择PCB层数。用中间的电源层(vcc layer)和地层(Gnd layer)可以起到屏蔽作用,有效降低寄生电感和寄生电容,也可大大缩短布线的长度,减少信号间的交叉干扰。

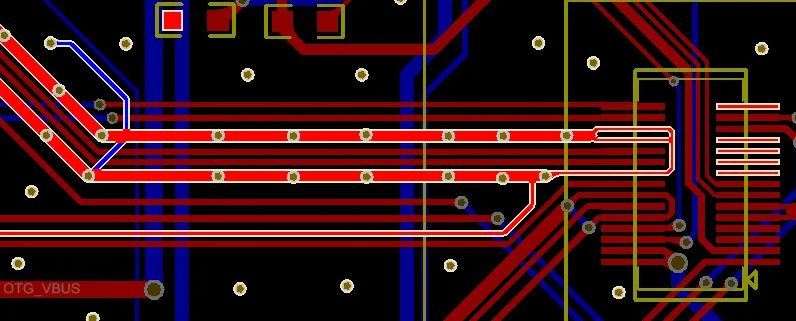

2)走线方式:必须按照45°的拐角方式,不要用90°的拐角。如下图:

3)层间布线方向:应该互相垂直,顶层是水平方向,则底层为垂直方向,可以减少信号间的干扰。

4)包地:对重要的信号进行包地处理,可以显著提高该信号的抗干扰能力,也可以多干扰信号进行包地,使其不能干扰其他信号。

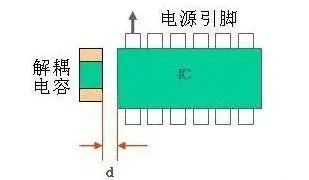

5)加解耦电容(去耦电容):在IC的电源端加解耦电容。

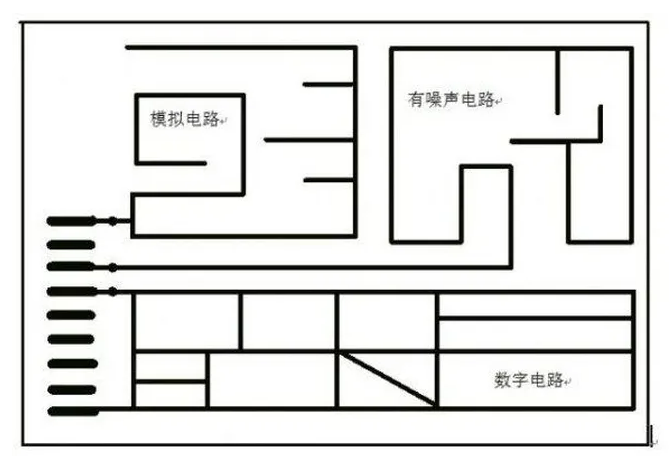

6)高频扼流:当有数字地和模拟地等公共接地时,要在它们之间加高频扼流器件,一般可以用中心孔穿有导线的高频铁氧体磁珠。

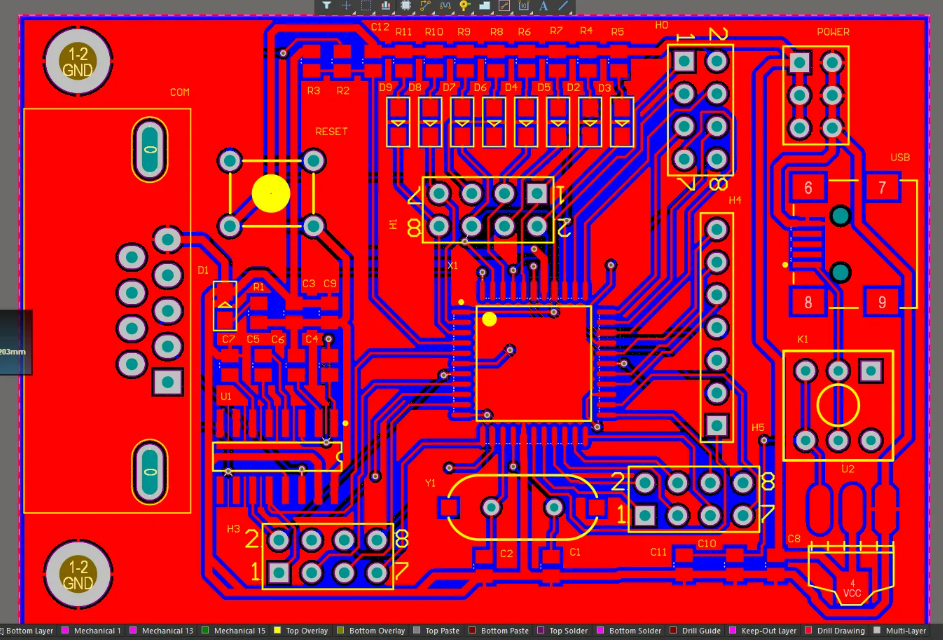

7)铺铜:增加接地的面积也可减小信号的干扰。(在铺铜过程中需要去除死铜)

8)走线长度:走线长度越短越好,这样的话,受到的干扰就会减少。当然不是所有走线只追求短,比如DDR走线,讲究的是时钟、地址、数据走线之间的等长,所以会看到很多特意为了增加长度的蛇形走线。
